  • SMU-6070LA全自动龙门式三次元影像仪

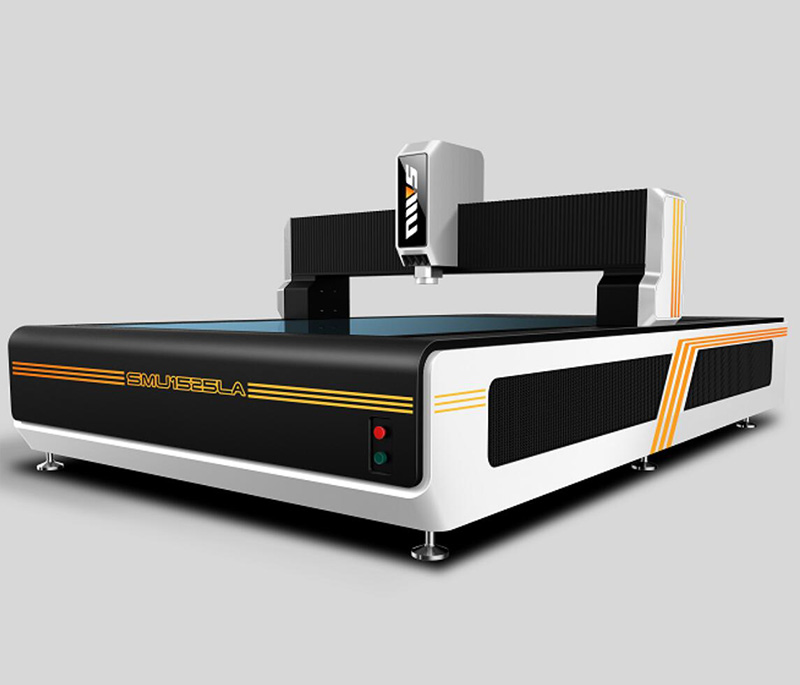

SMU-6070LA全自动龙门式三次元影像仪

诚立-专业生产销售工业长度测量仪器设备,标准机采用分辨率0.0001mm贴片光栅尺,P级导轨、研磨丝杆,松下伺服电机,视帝软件、控制器等高端配件而精心打造的二次元影像测量一体机,为您的产品尺寸测量把控每1um。
咨询热线:0769-82799019
  • 产品特点
  • 量测软件
  • 工作环境

    仪器主要技术参数及产品特点:

    供应厂家

    东莞市诚立仪器有限公司

    型 号

    SMU-6070LA

    X/Y/Z测量行程

    600╳700╳200mm

    Z轴行程

    调焦行程200mm(可定制加高至400mm)

    XY轴基座

    000级济南青大理石

    仪器底座

    000级济南青大理石

    玻璃台面尺寸

    680╳780mm

    玻璃台承重

    30kg

    传动型式

    台湾上银P级精密线性导轨

    台湾上银C3研磨级滚珠丝杆

    日本NSK原装进口轴承

    可选配手持式移动摇杆操作

    金属贴片光学尺

    X/Y轴分辨率:0.0005mm(0.5μm,可选配0.1μm)

    Z轴分辨率:0.0005mm(0.5μm,可选配0.1μm)

    X/Y线性测量精度(μm)

    ≤3+L/200

    机台定位精度(μm)

    ≤3

    XY轴重复精度(μm)

    ≤3

    电机

    HCFA高性能双闭环CNC伺服系统

    X轴采用HCFA高性能400W伺服电机,双重闭环控制系统

    Y轴采用HCFA高性能750W伺服电机,双重闭环控制系统

    Z轴采用HCFA高性能(带刹车)100W伺服电机,双重闭环控制系统

    摄像机

    Hikvision 1/3″ 超清晰彩色工业数字相机

    测量软件

    自主研发全自动影像软件

    (测量数据可按客户报表格式导出或导入QMS系统)

    镜头

    全自动变倍镜头(可选配同轴光、探针、镭射头);

    光学放大倍率0.7-4.5X,影像放大倍率300-300X;

    放大倍率为近似值,与显示器的尺寸及分辨率相关;

    可通过选配0.5X/2X物镜,实现放大倍率15-150X/60-600X

    光源系统

    表面光源:5环8区LED冷光源,255级独立调节

    轮廓光源:LED绿色冷光源,255级独立调节

    仪器外形尺寸(L*W*H)

    2030╳1370╳1620mm

    仪器重量(kg)

    2000kg(保证机台高速运行时的稳定性)

    电源

    AC220V/50HZ AC110V/60HZ

    电脑

    Intel I5高端主机

    显示器

    27寸

    质保

    整机质保1年

    影像视频卡

    Intel 千兆网卡

    电源开关

    台湾铭纬 MW 12V-24V,漏电、短路保护

    电源滤波器

    X、Y、Z共3组独立滤波器(抗电流干扰)

    软件功能

    点、直线、圆、圆弧、椭圆、矩形、槽形、

    O形环、距离、角度、开云线,闭云线

    可编程式自动测量

    1.测量数据可以导出到Excel,Word,AutoCAD,TXT中
    2.运行用户程序时,可将数据按行或列方式导入到Excel中
    3.导入到报表中时,可选择是否导出图形和位图

    具体功能参考以下“全自动版量测软件”说明

    产品设计

    东莞市诚立仪器有限公司(生产商)

    产品生产

    东莞市诚立仪器有限公司(生产商)

    产品售后

    东莞市诚立仪器有限公司(生产商)


    全自动版量测软件(诚立 CNC 多功能影像量测软件)

    l 完整的CNC功能,具有自动对焦,自动倍率切换,自动光源控制功能。

    l 完整的几何量测 (多点量测点、线、圆、弧、矩形、槽形,提高量测精度等)。

    l 影像自动寻边扫瞄功能,快速、准确、重复性好,再配以一系列功能强大的影像量测工具简化量测过程,使量测工作更轻松,效率高。

    l 支持强大的量测功能,方便快捷的图素建构功能,用户只需简单的点选图形就可建构出点、线、圆、弧、矩形、槽形、距离、交点、角度、中点、中线、垂直、平行,宽度,自动对焦,自动轮廓二维扫描等。

    l 量测之图素可做平移、复制、旋转、数组、镜射等功能,于大量的量测时,可以缩短程序制作的时间。

    l 量测历程之影像数据,可储存成SIF档,让不同批的对象,每次量测时所量测的位置与方法相同,避免不同使用者于不同时间量测之结果产生差异。

    l 针对复杂的工件,可将Dxf、EXCELLON(选购)档案直接加载,快速转换成自动量测程序,节省人工进行教导之时间。可同时加载多个Dxf档案进入系统内,并可设定每个Dxf檔Z轴所要位移的高度。

    l SI CAD可做离机程序编辑。

    l 针对重复工件的量测,具有自动编程的功能,量测过程即自动编程,可以快速准确量测,并可大幅缩短现场之量测时间,批量量测同一工件更加方便快捷。

    l 自动编程后,可依自己的设定格式,自动输出报表档案,并可依量测时间,将同一工件量测数据自动分类存盘。

    l 自动编程后,可单独对量测失败或超差图素,进行重新量测。

    l 自动编程后,可自动累计量测次数。

    l 多元化的坐标系设定方式,包含坐标平移、坐标旋转、可重新定义新的坐标系、修改坐标原点和坐标摆正,使量测更加方便。

    l 具有自动曲线的描扫量测功能,可快速计算出曲线之面积与周长。

    l 可将多个SI档案,同时加载系统内。

    l 计算器功能可找最大值、最小值、平均值、总和、数值范围、失败图素及NG图素。

    l 可设定形位公差,自动公差输出及自动判别功能,能以颜色、标示等形式对不合格尺寸报警,让用户在数据判断时更加快速。

    l 具有3D视图及工作平台视端口切换功能。

    l 影像区之影像可输出为jpeg格式之图档。

    l 图素卷标功能,让用户在量测大量图素时,寻找量测图素时更加快捷方便。

    l 批次图素处理,选取所需要的图素,快速执行程序教导、重设历程、拟合图素、导出数据等多项功能运用。

    l 实物拍摄功能,能将工件全图拍下,丰富人性化的标注功能,能在实际影像、虚拟图像中进行包含所有二维平面几何尺寸、形位公差的标注,让沟通之效率达到最高。

    l 显示方式多样化:语言的切换 (中文简体和繁体、英文、韩文、意大利、日、德、法、等)、公英制单位的切换 (mm/inch)角度的转换(度/分/秒)、显示数字的小数点可自设、坐标系的切换等…。

    l 软件与EXCEL无缝连接,量测数据具有图文打印、数据明细报表及预览功能、数据报表可打印及导出至Excel进行统计分析也同时可按客户格式报表导出对应的报表要求。

    l 逆向工程功能与CAD的同部操作使用,可实现软件与AutoCAD工程图相互转换,直接判别工件与工程图之间的误差。

    l 绘图区可在位置作定点ZoomIn、ZoomOut、Pan及ZoomAll的功能。拥有全览和放大功能,不管多大像素都能一览无疑。

    l 绘图区具个性化编辑:点、线、圆、弧、删除、剪切、延伸、倒弧角、圆之切点、两条线与半径求圆心删除、剪切、延伸、UNDO/REDO,并可在全览区直接做尺寸标注及简易CAD绘图功能与修改。

    l 档案人性化管理,量测数据可储存成SI、SIF、SXF格式或以dxf 文檔保存,量测结果可以DXF导入专业CAD软件,直接用于开发设计。

    l 软件内含内置数据排序功能,能快速整理量测后的数据,让报表的整理更加容易,可以在量测过程中自动的读取指定的测量数据,并计算最大值、最小值、平均值等统计系数。

    l 可于软件内,自定图素要素输出报表格式(如圆心坐标、距离、半径….等。

    l LED智能环光表面冷光源及LED智能轮廓冷光源系统,彻底的告别了传统的旋扭式光源系统,通过全软件控制光亮度,让量测更加完美,分区功能可随意更换光照角度

    仪器工作环境
    1、温度与湿度:
    温度:20-25℃,最佳:22℃; 相对湿度:50%-60%,最佳:55%; 机房最大温度变化率:10℃/小时; 北部地区气候干燥,建议使用加湿器; 南方地区气候潮湿,建议使用去湿器

    2、工作室热量计算:
    ·保持工作室内设备系统操作于最佳温度、湿度空间,必须计算室内总散热量,其中包括室内设备仪器散热量总和(灯光普通照明灯可忽略不计)
    ·人体散热量:600BTY/小时/人
    ·工作室散热量:5/平方米

    ·仪器放置空间(L*W*H):3M ╳ 4M ╳ 3M

    3、空气含尘量:
    机房应保持清洁,空气中大于0.5MLXPOV的杂质在每立方英尺不多于45000个,若空气灰尘过多,很容易造成资源读写错误及磁盘机中磁盘或读写磁头毁损。

    4、机房颤动度:
    机房内颤动度不得高于0.5T,机房内产生震动的机器避免放置在一起,因颤动将使机器内机械部分、接头、主机面板接触部分产生松动,而造成机器不正常。

    5、功率与重量:
    最大负载功率:1500W      重量:1800kg

    6、电源:
    AC220V/50HZ AC110V/60HZ
